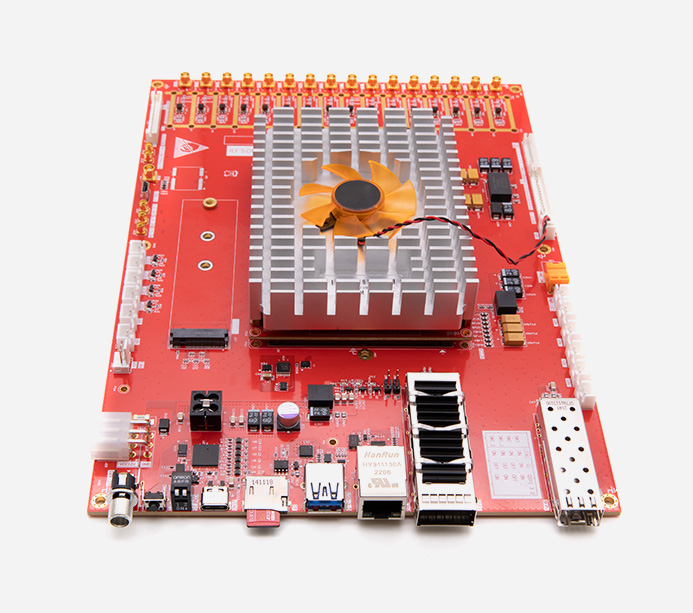

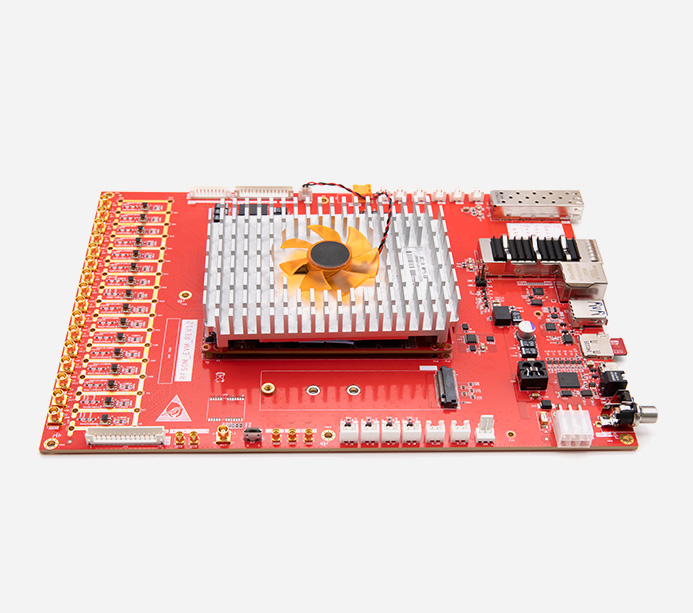

Xilinx Zynq UltraScale+ RFSoC ZU47DR 射频无线电 FPGA 开发板

采用 Zynq UltraScale+ RFSoC Gen3 系列 XCZU47DR FPGA 芯片，集成射频直接采样数据转换器、FPGA 逻辑、完整的 ARM 处理器子系统和高速收发器。

支持 8 路 14bit RF-ADC，最大采样率可达 5GSPS，8 路 14bit RF-DAC，最高采样率可达 9.85GSPS，射频输入输出频率响应全面支持 6GHz 以下频段。

提供综合 RF 信号链，最大化输入/输出通道密度，高宽带、异构处理能力和低功耗。

满足大规模 MIMO 无线电、5G 基带、固定无线接入、有线电视接入、测试测量、卫星通信、相控阵雷达/数字阵雷达，以及其它高性能 RF 应用需求。

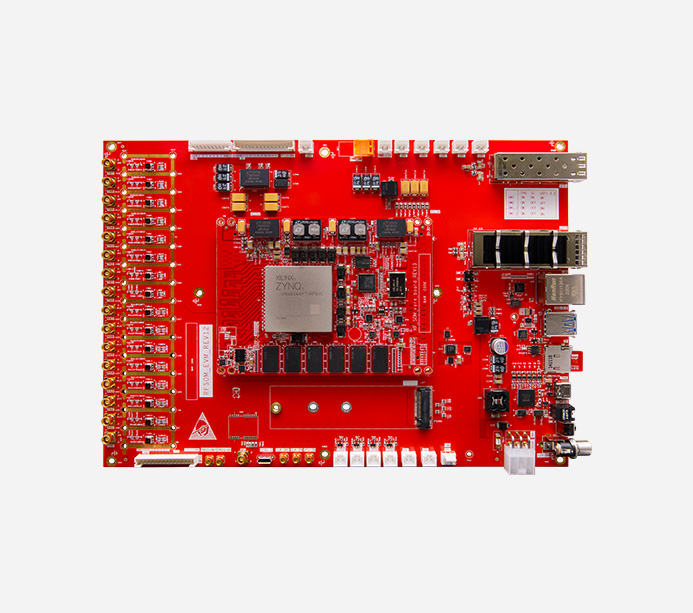

ACRF47 Zynq UltraScale+ RFSoC核心板 ZU47DR.jpg

前沿应用开发的
理想 RF 测试平台

ARM、可编程逻辑以及高信号处理带宽进行深度结合

·4GB
PS 端 DDR4
·2GB
PL 端 DDR4

·1Gb
QSPI FLASH
·28.21Gb/s
8 个 GTY

·5GSPS
8 个 14bit ADC
·9.85GSPS
8 个 14bit DAC

单芯片自适应射频平台

面向单芯片无线电的完整 SoC

Zynq UltraScale+ RFSoC 异构计算架构，包括完整的 ARM 处理子系统、FPGA 架构，以及 RF 信号链中的完整模数可编程性

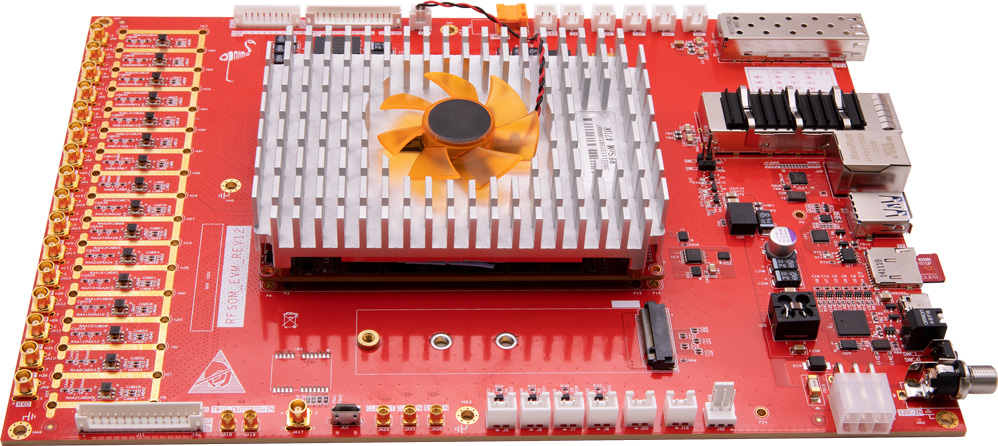

ACRF47 Zynq UltraScale+ RFSoC核心板 ZU47DR3.jpg

主要特性:

1. ZU47DR 射频片上系统 (RFSoC) 的一体化器件

2.具有内置数字上下变频和插值抽取功能
3.支持 8 路14bit 发送，8 路 14bit 接收
4.支持 1MHz~6GHz 频点
5.支持 1x~40x 的插值/抽取系数

射频指标测试

发射 EVM：典型频段下，EVM 优于 1%

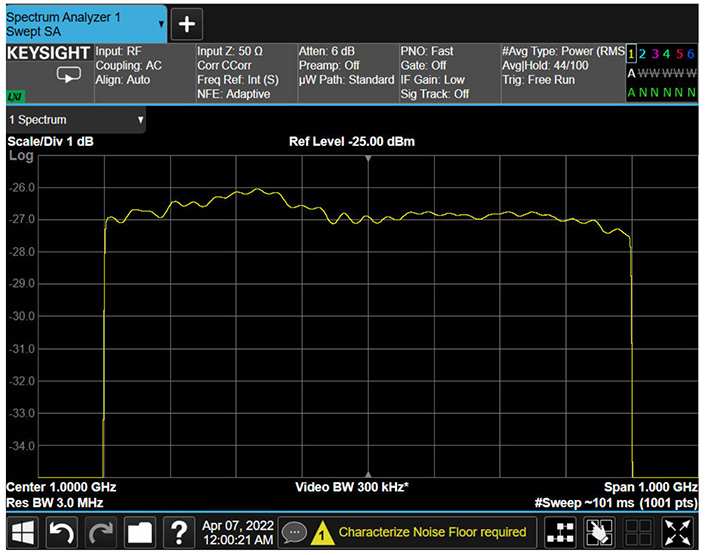

平坦度：1GHz 带宽下输出平坦度


相位噪声


EVM 测试结果

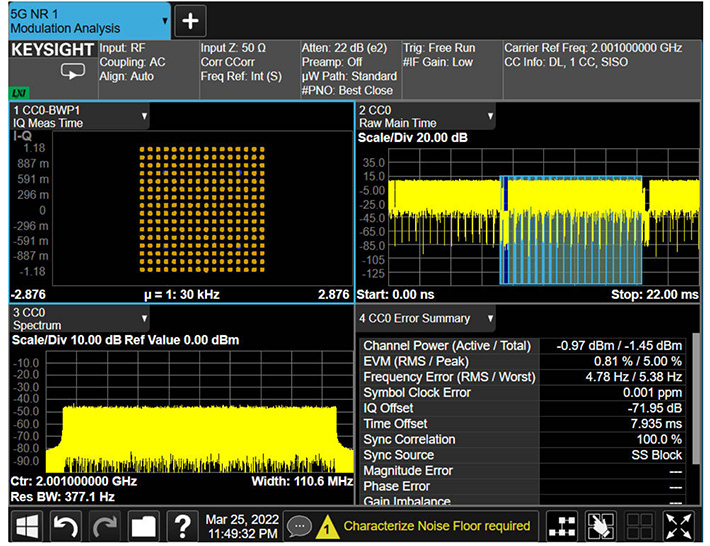

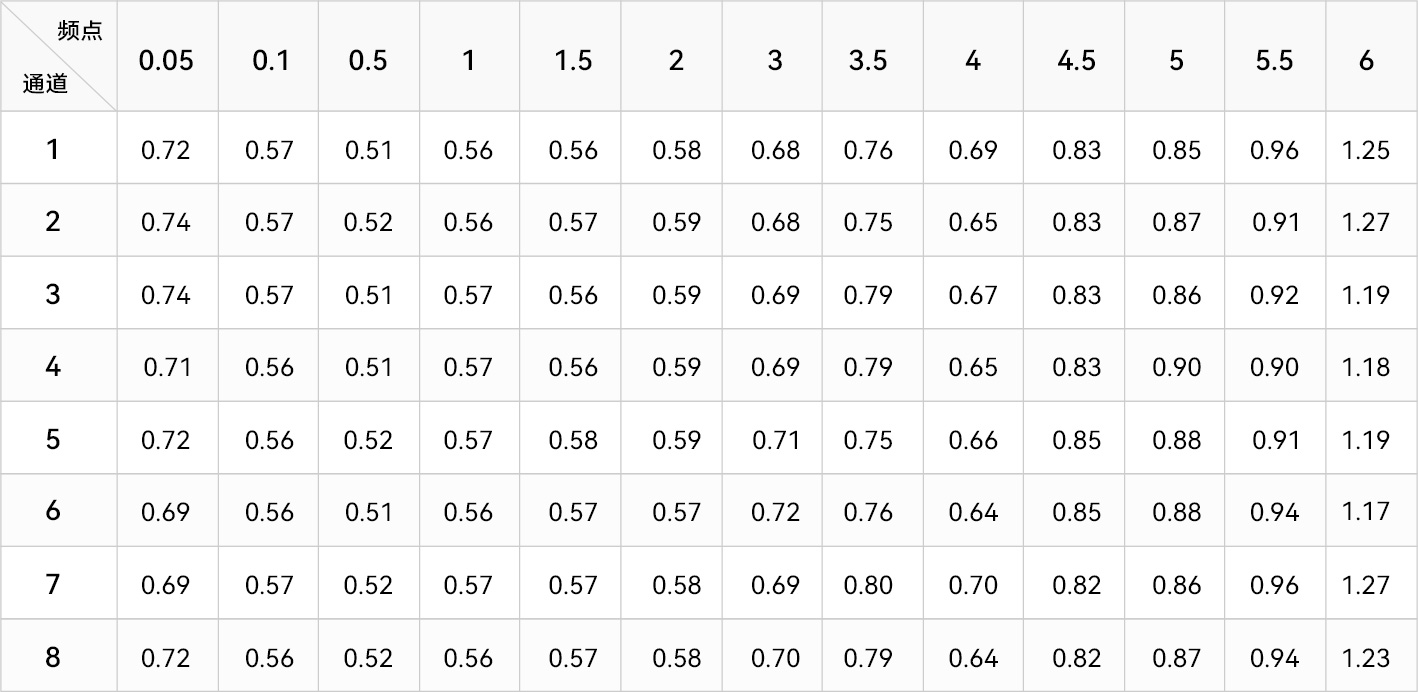

8 个通道的发射 5GNR 测试结果如下表所示，5GNR 单位：%rms，频点单位：GHZ

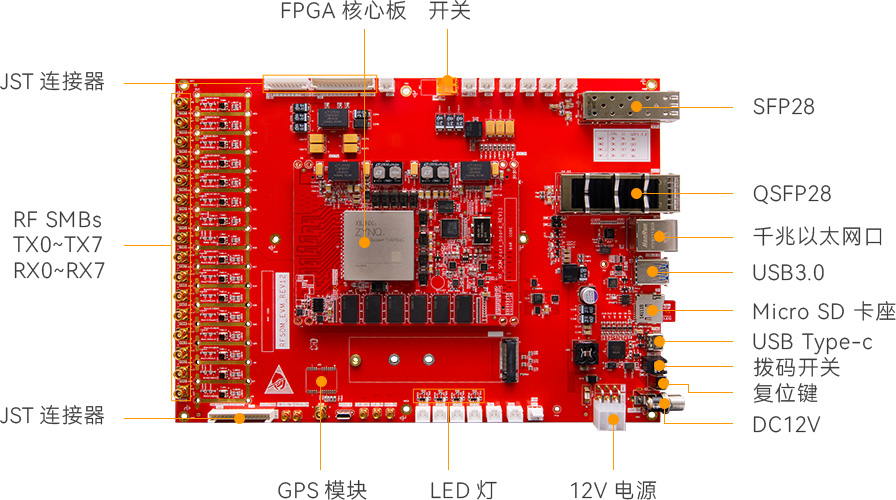

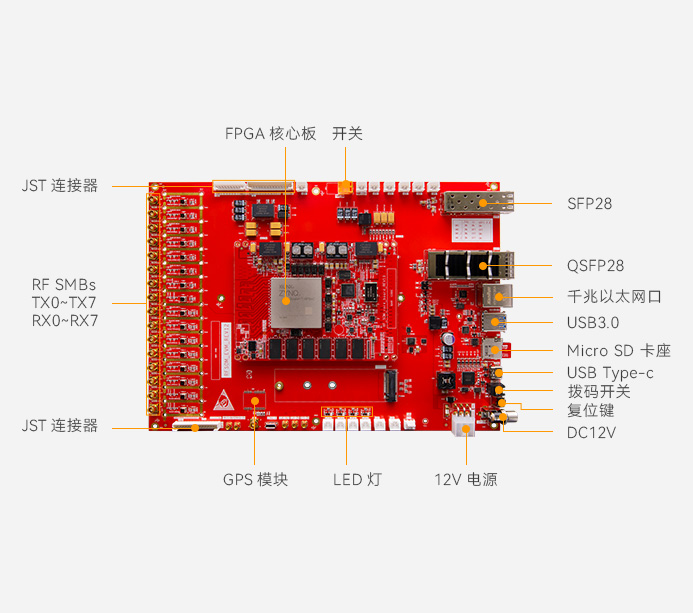

功能接口

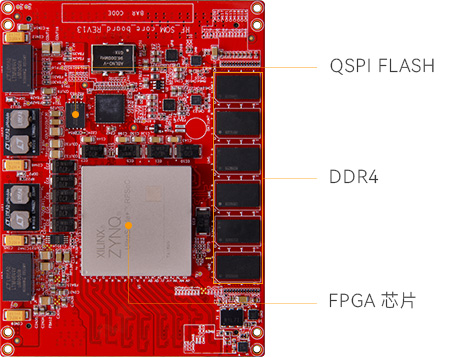

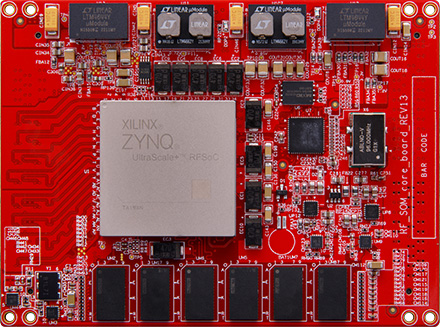

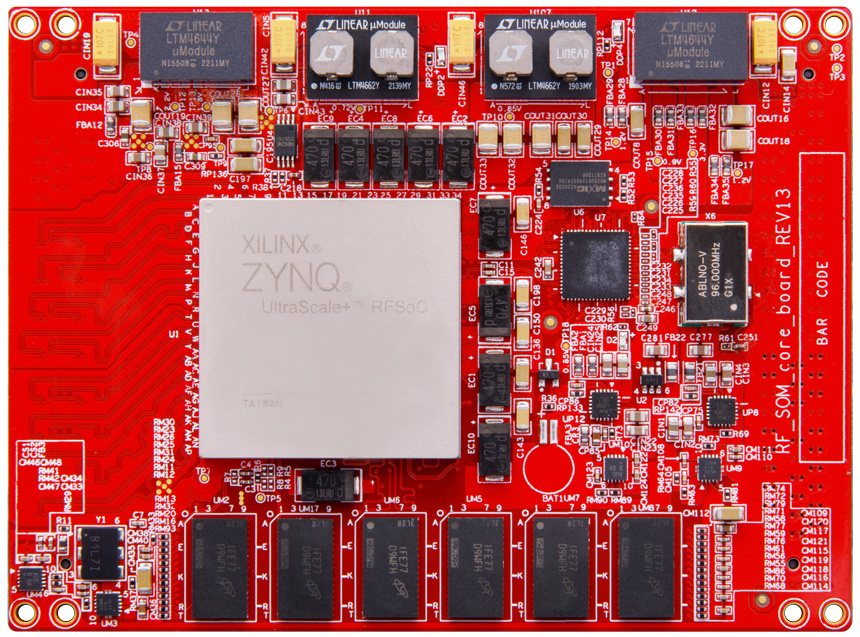

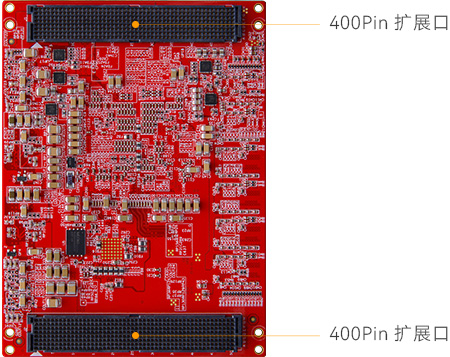

·核心板

*点击上方图片查看核心板详情>>

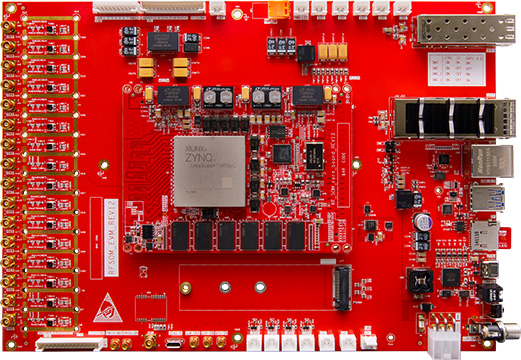

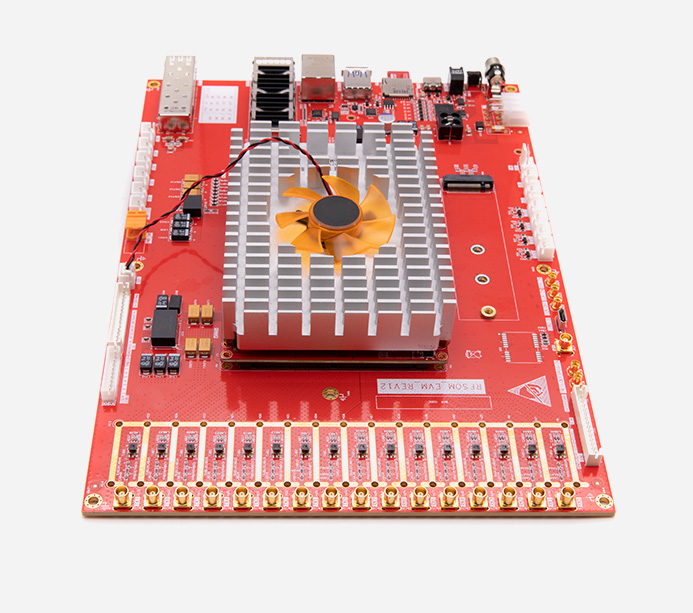

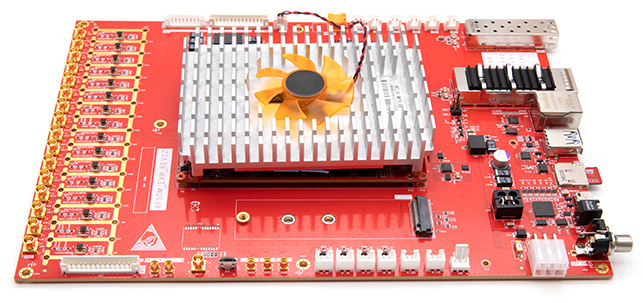

·开发板


产品参数

核心板主要参数

核心板

ACRF47

FPGA 型号

XCZU47DR-2FFVE1156I

内核 CPU

Quad-core ARM Cortex-A53
Dual-core ARM Cortex-R5F

内存

PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 2GB，32bit，2400Mbps

14 bit 5.0GSPS RF-ADC

14 bit 9.85GSPS RF-DAC

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY / GTR

PL 端 GTY 8 个/PS 端 GTR 4 个

System Logic Cell

930K

CLB LUTs

425K

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

DSP Slices

4272

PCIe Gen4 x8

功能和接口

DDR4

PS 端 4 片 1GB DDR4 共 4GB，64bit，数据速率 2400Mbps
PL 端 2 片 1GB DDR4 共 2GB，32bit，数据速率 2400Mbps

QSPI Flash

2 片 64MB 共 128MB QSPI FLash 芯片, 可用作 FPGA 用户数据的储存

M.2 接口

1 路标准 NVME M.2 接口，接 M.2 SSD 固态硬盘（需要用户购买）

光纤接口

1 路 QSF28 光纤接口，1 路 SFP28 光纤接口

USB3.0 接口

1 路 USB3.0 接口，用于连接外部的 USB 外设

千兆以太网接口

1 路千兆以太网接口，和电脑或其它网络设备进行以太网数据交换

JTAG&UART 接口

Type-C 标准的 JTAG&UART 接口，用于 FPGA 程序的下载和调试

EEPROM

1 片 IIC 接口的 EEPROM AT24CM01

SD 卡座

1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式

RTC 实时时钟

1 路内置的 RTC 实时时钟

LED 灯

4 个用户 LED 灯

按键

1 个复位按键

扩展 IO

2 路 x8 的 PL 端扩展 IO，1 路 x10 的 PS 端扩展 IO

电源参数

输入电压

+12V 电压输入

包装清单

FPGA 开发板

1 块

散热风扇

1 个

USB 转 Type-c 线

1 根

12V 电源

1 个

TF 卡

1 个

读卡器

1 个

结构尺寸

尺寸大小

核心板 115mmx 85mm，扩展板 254mmx 180.34mm

叠层数量

核心板 14 层 PCB 板设计，扩展板12 层 PCB 板设计，预留独立电源层和 GND 层

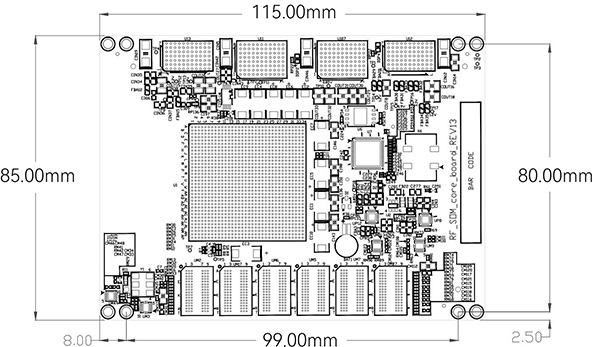

核心板结构尺寸图

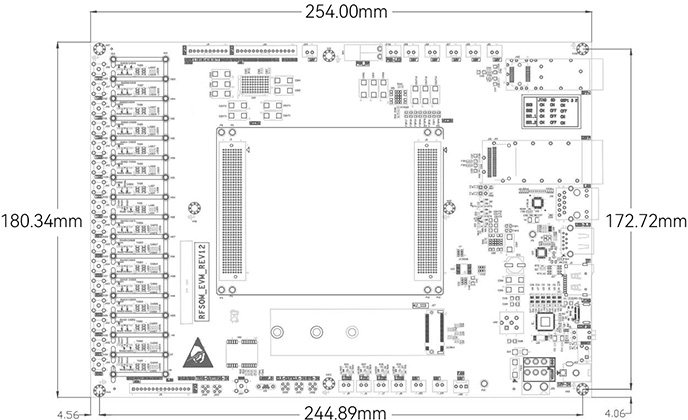

扩展板结构尺寸图

应用领域

XCZU47DR 芯片集成 Quad Cortex-A53 处理器 + 930K 逻辑单元，支持复杂算法实时处理，适用于 5G 基站、雷达信号处理等高精度场景

5G 及 LTE 无线技术.jpg

5G 及 LTE 无线技术

通过 Zynq RFSoC，无线基础设施制造商可实现显著的占板面积及功耗减少，这对后期 MIMO 技术的发展至关重要

卫星通信

通过 Zynq RFSoC 中用直接 RF 采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器


雷达信号处理和数据链

具有 2 通道 ADC 和 2 通道 DAC，可满足更大的应用需求，能够在预警场景下实现低时延收发，获得最佳响应时

测试与测量

通过 Zynq RFSoC 中用直接RF采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器
